RUBICON

Type

Automoteurs

Capacité de cuve

9000 l

Largeur de la rampe

36 - 52 m

Types de rampe

ALU

RUBICON

Type

Automoteurs

Capacité de cuve

9000 l

Largeur de la rampe

36 - 52 m

Types de rampe

ALU

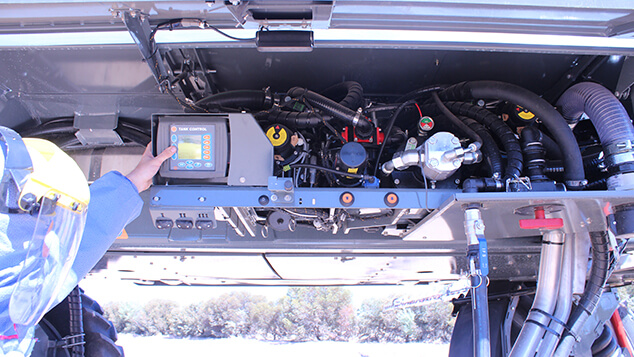

Contrôle au sol

Le groupe vannes du Rubicon est situé sur la droite de la machine.

La conception du circuit de pulvérisation minimise les volumes résiduels, ce qui rend les opérations de nettoyage et de rinçage très rapides et efficaces.

La circulation de la bouillie est assurée par une pompe centrifuge ACE (680 l/min) dont le régime de rotation peut être ajusté depuis la cabine.

Une vanne de 3" commandée hydrauliquement assure l'aspiration depuis l'extérieur, la cuve principale ou la cuve de rinçage.

Une autre vanne de 2", également commandée hydrauliquement assure l'alimentation de la rampe, de l'incorporateur, des gyrolaveurs ou encore assure la vidange de la cuve principale.

Une pompe piston-membrane (82 l/min) associée à une vanne électrique assure la gestion de l'eau claire (gavage de la pompe principale, nettoyage de l'incorporateur, transfert d'eau claire vers la cuve principale ou pistolet de rinçage).

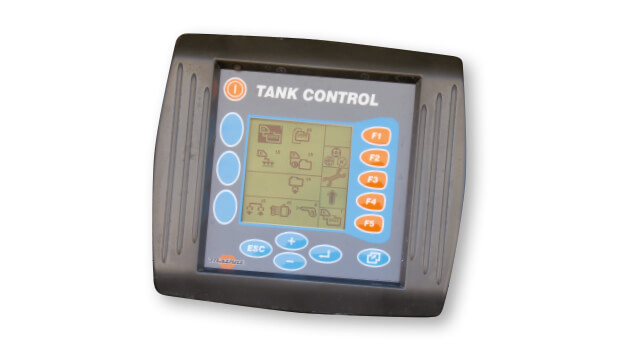

Tank control

Toutes les fonctions du Tank Control sont dupliquées en cabine et sont mises en oeuvre par le simple appui sur une touche.

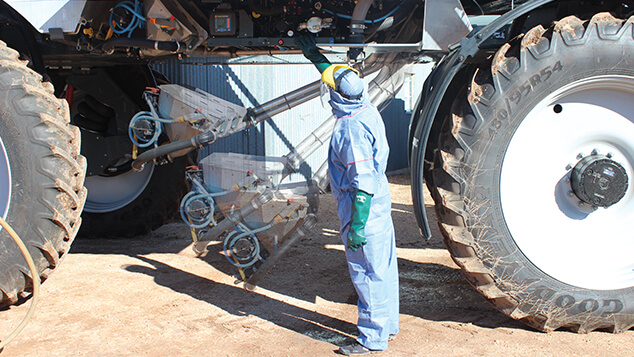

Incorporateur

Pensé pour être sûr et simple, l'incorporateur s'abaisse hydrauliquement pour faciliter les opérations de remplissage et d'incorporation.

L'incorporateur en Inox, monté sur bras hydraulique donne accès à toute la connectique nécessaire aux opérations de remplissage et d'incorporation.

L'incorporateur de 60 litres s'abaisse à 70 cm du sol, permettant de travailler en sécurité. Une fois replié, l'incorporateur s'insère sous les carters.

La bouillie peut être directement aspirée depuis une source extérieure ou être réalisée dans l'incorporateur.

Il est possible de déterminer un volume précis de remplissage de la cuve depuis le panneau de commande du Tank Control.
